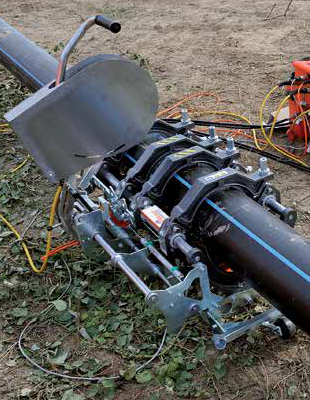

DELTA DRAGON CNC 250 - 315

Svařování na tupo může být plně automatizováno užitím Computer Numerical Control (CNC) systému Delta Dragon, což eliminuje šanci na chybu ze strany obsluhy. CNC systém je dostupný ve dvou verzích, a to: SA – s manuálním vyjmutím topného zrcadla, a FA – s integrovaným vyjmutím topného zrcadla.

CNC systém je dostupný pro stroje Delta Dragon 250 a Delta Dragon 315. Hydraulická jednotka uložena v kompaktní a inovativní plastové skříňce, která odolá extrémním pracovním podmínkám. Pozornost při návrhu byla též věnována hydraulickým spojkám vojenského typu. Jednoduše ovladatelný software a ovládání svářečky umožňuje dosáhnout běžně používaných standardů pro svařování (ISO, GIS, DVS a dalších). Zvolením požadovaného standardu a průměru trubky/SDR se nastaví všechny svařovací parametry (tlak, čas, teplota). Pokud požadovaný svařovací cyklus není v žádném standardu z výše uvedených, manuálně lze zadat parametry svařovací parametry v módu „out of standard“ (nestandardní). V obou případech je stroj schopen provést celé svařování automaticky; včetně ořezu trubky a ohřevu. Na konci fáze svařování jsou veškeré informace uloženy do vestavěné paměti, která pojme 4000 záznamů. Sériový port umožňuje obsluze připojit sériovou tiskárnu pro okamžité vytisknutí zprávy o sváru nebo PC/ laptopu. Hydraulická jednotka je vybavena GPS, USB portem pro export záznamů ve formátu PDF a přehrání firmware na novější verzi. .

Technické parametry

Katalogový list
DELTA DRAGON CNC 250 DELTA DRAGON CNC 315
Pracovní rozsah* 75 ÷ 250 mm 90 ÷ 315 mm
Příkon 4000 W (110 V)
4150 W (230 V)
4500 W (110 V)
5150 W (230 V)
Hmotnost svářečky ~ 18 Kg (39.6 lb) ~ 20 Kg (44.1 lb)
Doporučený výkon generátoru pro plný svařovací rozsah 5,5 ÷ 6 kVA 6,5 ÷ 7 kVA
Rozměry hydraulických saní 1000 x 820 x 1000 mm 1150 x 970 x 1170 mm
Hmotnost hydraulických saní 90 Kg (198.5 lb) 125 Kg (275.6 lb
Napájecí napětí 110 Vac 50/60 HZ
230 Vac 50/60 HZ
Materiály HDPE, PP, PB, PVDF pro ostatní materiály nás kontaktujte
Svařovací cyklus Polo-Automatický (SA)
Plně-Automatický (FA
Kapacita paměti 4000 záznamů
Stupeň krytí IP 54
Rozměr hydraulické jednotky 580 x 461 x 490 mm 22.8” x 18.2” x 19.3”
Hmotnost hydraulické jednotky 39 Kg (86 lb)
