Solární ohřev

Plastové solární absorbery AKYSUN - levný a ekologický ohřev vody pro Váš bazén.

Solární absorbér AKYSUN je vyroben z polypropylenu, který je stabilizovaný proti UV záření. Základem je speciální dutinková deska, ve které proudí voda a ohřívá se působením slunečního záření. Na obou koncích desky je navařena polypropylenová trubka o průměru d50. Měrná hmotnost použité polypropylenové dutinkové desky je 2000 g/m2. Absorber je určen pro beztlakové solární systémy. Každý absorber je individuálně testován tlakem 2 bary.

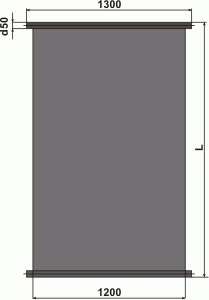

akysun_rozmery

akysun_rez

typ SUN2012050 SUN2412050 SUN3012050 SUN4012050
délka L [m] 2 2,4 3 4
plocha [m2] 2,4 2,88 3,6 4,8
hmotnost prázdného absorberu [kg] 6,6 7,6 9,0 11,4
hmotnost absorberu plného vody [kg] 16,4 18,8 22,5 28,6

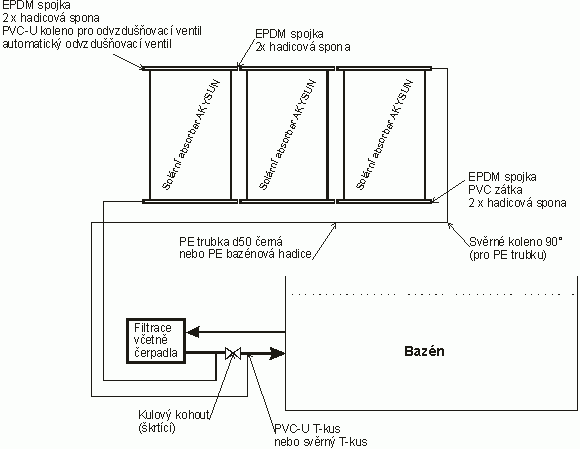

Zapojení

akysun_schema

Umístění absorberů

Orientace - optimální nasměrování je směrem na jih. Mírné vychýlení je výhodnější směrem na západ než na východ.
Sklon - optimální sklon, při kterém panely dosahují maximálního výkonu, je 30° - 45°. Lze instalovat i na vodorovnou plochu (sklon 0°) nebo svisle (sklon 90°), snižuje se však účinnost.
Umístění - je důležité vyhnout se umístění ve stínu. V případě paralelní instalace článků nesmí stínit jeden druhému.
Upevnění - upevnění se provádí pomocí nylonových kurtů na střešní krytinu, rámové držáky či bednění ze dřeva. Možné je i položení na zem bez podpory.

Rady pro instalaci

- Panely ohřívají vodu jenom ve dne, když na ně dopadají sluneční paprsky. V noci, když je teplota vzduchu nižší než teplota vody v bazénu, naopak vodu ochlazují. Proto je nutné spouštět ohřev jen za vhodných podmínek, nejlepší je použít elektronický řídící systém.
- Pro potrubní rozvody doporučujeme použít HDPE trubky.
- Doporučený průtok vody je 250 l/hod na 1m2 panelu.
- Do série se zapojuje maximálně 10 panelů.
- Používá se diagonální větvení, viz příklady zapojení níže.
- V panelech nesmí být v zimním období voda. Při zamrznutí vody v panulu hrozí jeho poškození. V případě potřeby instalujte vypouštěcí ventily.
- Přívodní potrubí se dimenzuje podle plochy instalovaných panelů. Do 10ks panelů obvykle dostačuje připojovací potrubí o průměru d50.
- Pro výběr vhodného čerpadla je určující výška umístění panelů a tlakové ztráty v systému (potrubní rozvody, filtr)

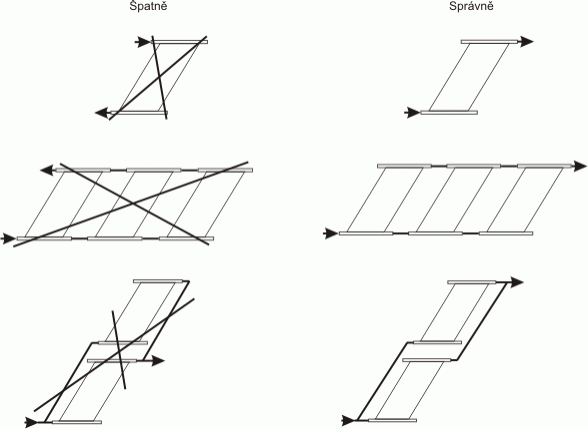

Jak správně propojit jednotlivé panely

akysun_propojeni

Doporučená plocha absorberů

Doporučená plocha závisí na regionu, typu bazénu, zda je bazén zastřešen a dalších okolnostech. Běžně se pohybuje doporučená plocha solárních panelů v rozmezí 40 - 60% plochy bazénu (pro hloubku bazénu 1,2 m).

ke stažení v pdf
